Control 4 案例赏析

http://www.hifi.com.cn/ 来源:索兰影音 2017-05-06 13:20:12 关键词:案例 Control4
       此次的案例赏析,是一栋别墅的全宅智能项目,全宅包括地下室有四层,其中作为私人会所的地下室和一层客厅、餐厅安装了Control4智能家居控制系统。整合了灯光、背景音乐、家庭影院、窗帘电机、环境温度、安防监控等控制方案。




  业主要求

  业主要求能够在一款控制软件内实现全部控制功能并支持多用户远程控制,开关及面板美观大方,与装修风格相协调,布线简单便捷,设备稳定,价格适中。家庭影院能够一键启动影院模式,观影结束能一键关闭家庭影音室,能够控制DVD自动跳转并播放存储设备内的指定影片。

  对于室内空调温度能够预设,和自主设定。窗帘、窗纱均能够实现控制,并配合特定场景开启或关闭。全宅每层入口都需安装摄像头,能够查看监控实时画面,支持远程查看,并能保存至少一个月的录像。地下一层休闲区安装背景音乐,并能够配合特定场景播放歌曲,同时也支持手机推送歌曲到背景音乐。密室区域被打开,能够收到反馈。此外,要保证控制信息传输安全,信息传输过程需加密,避免黑客入侵。


  项目所用产品——

HC250主机 2台

IO模组 3台

无线开关 51个

无线调光开关 6个

无线自定义场景按键 3个

无线网络音响扩大器 1台

无线音乐网桥 1台

安防网桥 1个

嵌入式门磁 1个






Coolmaster 1000D 1台

Baldwin Zigbee 门锁 1台

LaunchPort嵌墙式无线充电底座 2台

inSona 4路硬盘录像机 1台

门磁3个

SR150遥控器 1个

4Sight 服务 1年

单联面板 6个

双联面板 12个

三联面板 9个


 设计概述 / 方案说明

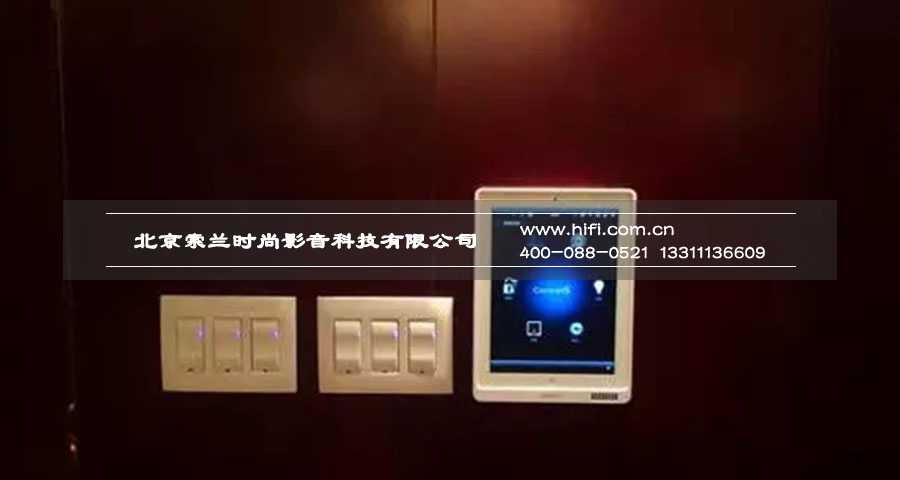

  跟业主设计师多次沟通后,确定了开关及面板的颜色为烤漆白。位于一层的客厅区域相对面积比较大,灯光路数比较多,如安装在墙面会影响美观,故做了暗门进行隐藏,暗门采用木质结构,避免影响Zigbee信号强度。并在该区域安装嵌墙式充电底座和iPad无线充电外壳与iPad相配套,通过操控iPad来控制灯光开关以及窗帘窗纱的开合。

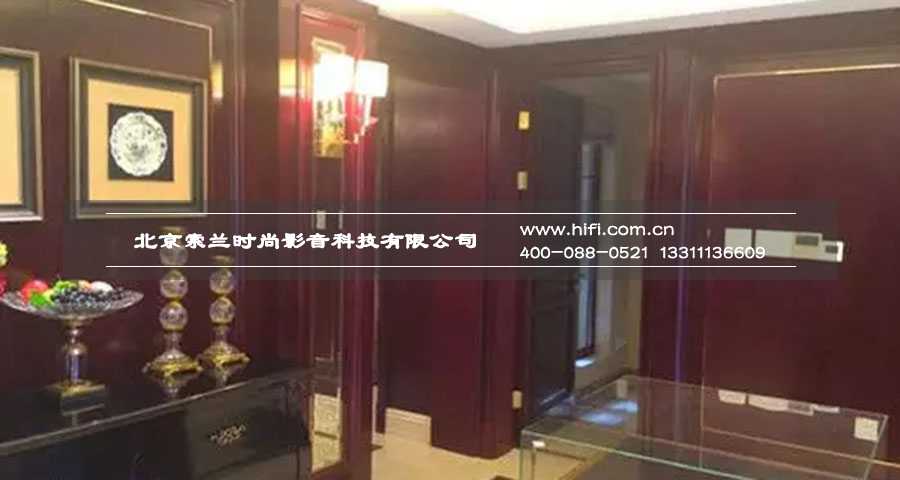

       一台250主机(ZAP)安装在客厅电视(参数 图片 文章)机柜旁,便于控制电视机设备以及在电视机上输出控制画面。依据客户需要,在一层客厅、餐厅、玄关、楼梯口做了会客、照明、就餐、离家(场景按键LED做了灯光绑定,能够反馈讯息是否有灯开着)等多种情景。

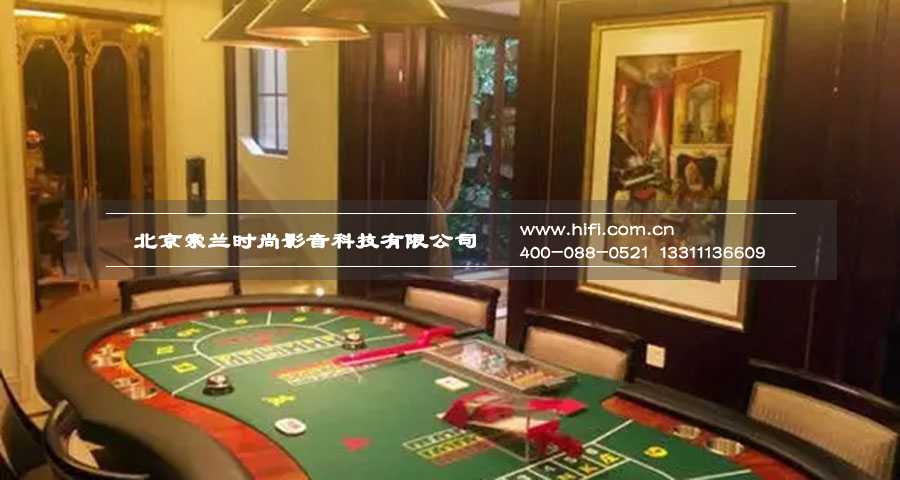

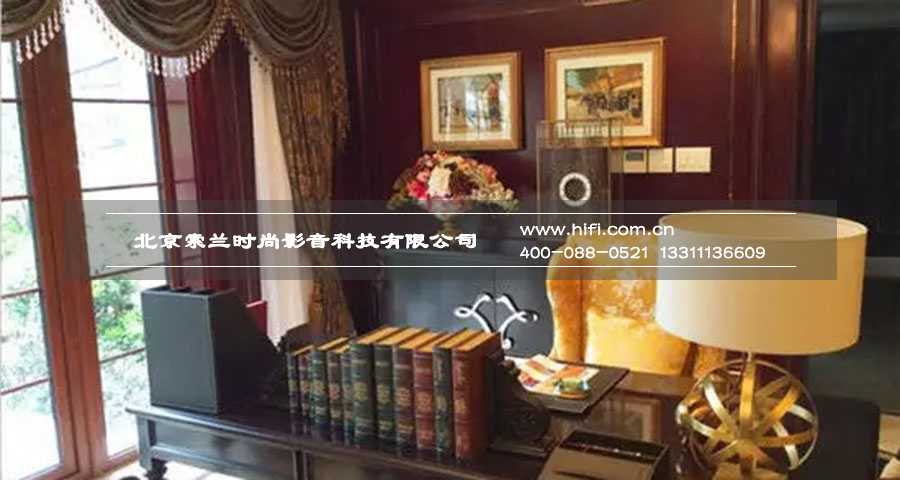

  除了自定义场景按键的设置以外,额外根据业主需求做了用户按键,方便业主直接在iPad和手机上操控。地下一层,业主设置了娱乐区、休闲区、家庭影院、展示区、工作区、密室等区域。娱乐区、展示区、工作区做了对应的灯光控制,根据全亮、半开等编写了娱乐、工作、阅读、展示、照明、全开、全关等多种灯光场景。

     休闲区安装了背景音乐吸顶喇叭,通过音乐网桥,业主可以轻松将手机上的音乐推送到背景音乐去。同时,该区域也安装了iPad及嵌墙无线充电套件,在主机后面插入了U盘(含有几张音乐专辑),业主也可选择播放存储内预设的专辑音乐。

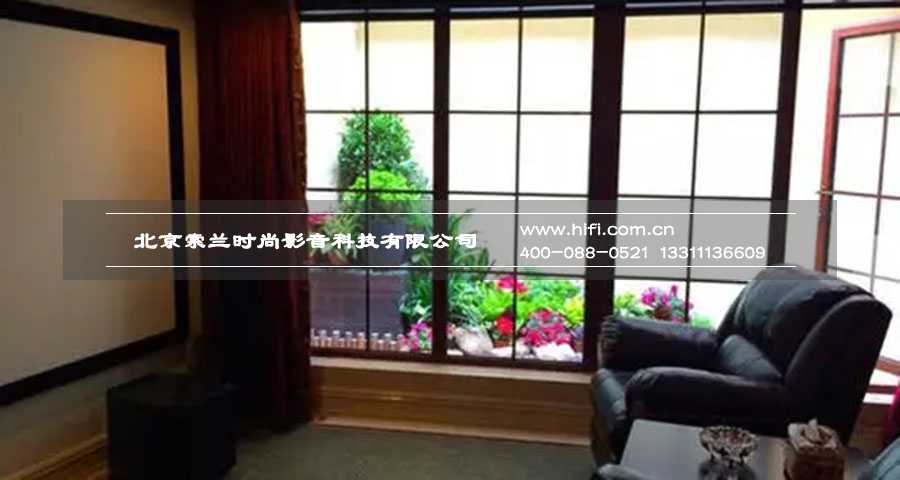

       结合背景音乐和灯光编写了会客、休闲、休息、聚会等多个场景。家庭影院设备柜上安装一台250主机(主控),便于布线控制DVD、功放、投影仪,以及输出控制画面到功放。遥控器上的自定义按键做了一键跳转到大门监控画面,并可远程开锁。


       对于播放暂停自动开启辅助光源提供照明等细节做了优化,并依据不同月份结合杭州本地气候,在一键开启家庭影院时,对空调温度做了条件预设。密室区域安装了安防门磁,如果密室被打开,将会自动点亮工作区的吊顶,可手动清除。
